Tipo Pedestal

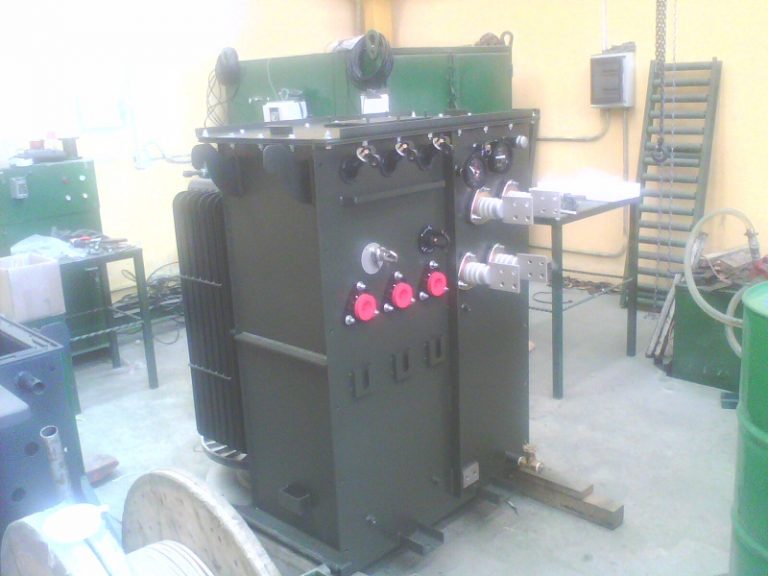

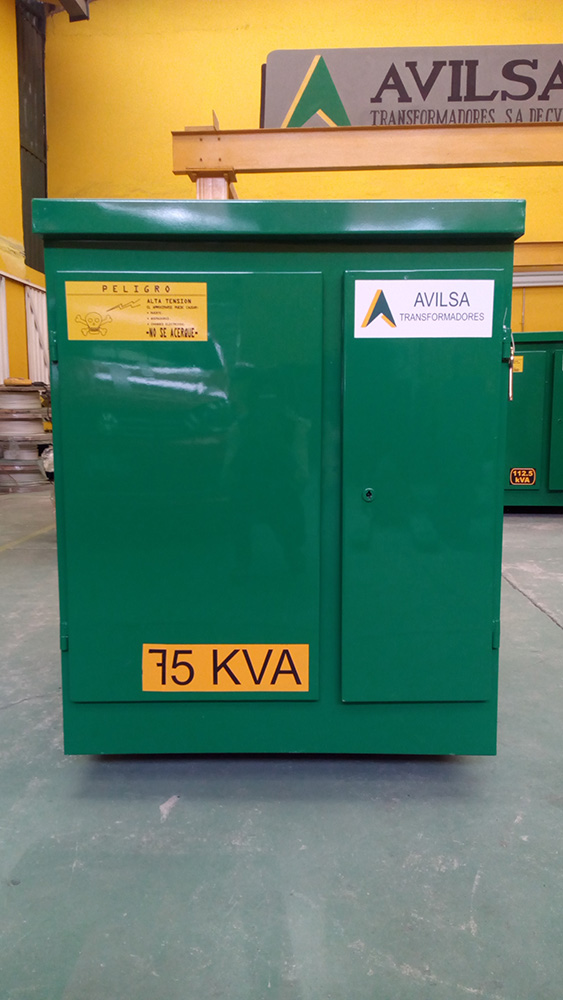

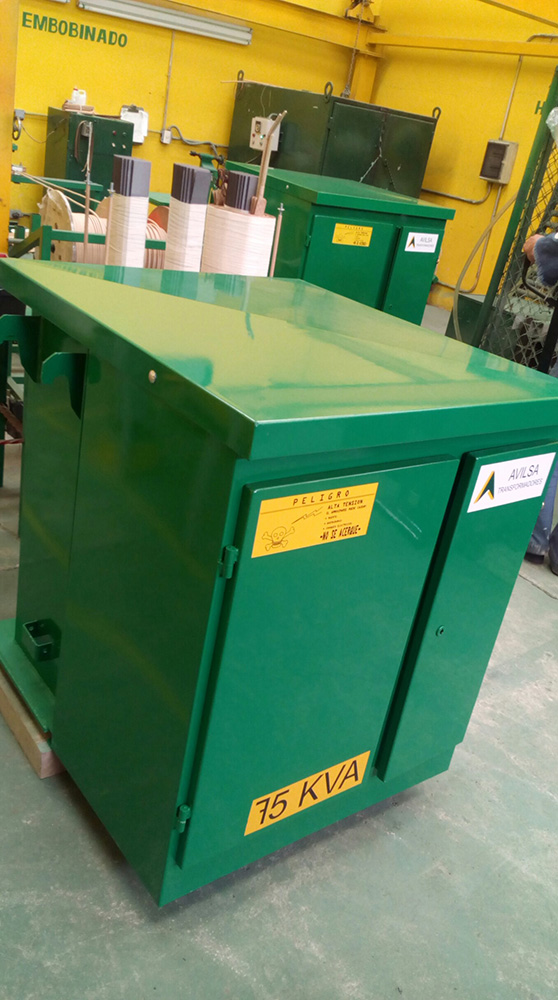

TRANSFORMADOR TRIFÁSICO TIPO PEDESTAL, SUMERGIDO EN ACEITE MINERAL CON ENFRIAMIENTO (OA)

Transformador trifásico tipo pedestal, operación radial enfriados por aceite mineral (OA), en tanque metálicos sellado herméticamente, para trabajar en áreas verdes servicio intemperie con cambiador de derivaciones de 5 posiciones, diseñados para operar a una sobre elevación de temperatura de 65°C. Acabado con pintura de poliuretano color verde.

CARACTERÍSTICAS

  • Núcleo forjado de lámina de acero al silicio de grano orientado M3 o M4, de alta permeabilidad magnética, formado por tres piernas.
  • Las bobinas están construidas en BT con solera de Cobre y/o Aluminio, recubiertos con una película de papel nema con 4 capas y la AT con alambre magneto de Cobre y/o Aluminio recubierto de resina epóxica aislante para resistir la exposición del aceite y no deteriorar sus propiedades.
  • Los aislamientos del transformador, son de papel revestidos con cartón aislante, papel y madera. En clase de aislamiento 15, 23 y 34.5 KV
  • Los tanques cuentan con recubrimiento anticorrosivo que es un proceso de aplicación de pintura liquida a base de aire comprimido.
  • Normas de fabricación: NMX-J-285.
  • Aceite mineral obtenido de la destilación fraccionada del petróleo crudo, preparado y refinado para su uso en los equipos como refrigerante y aislante.

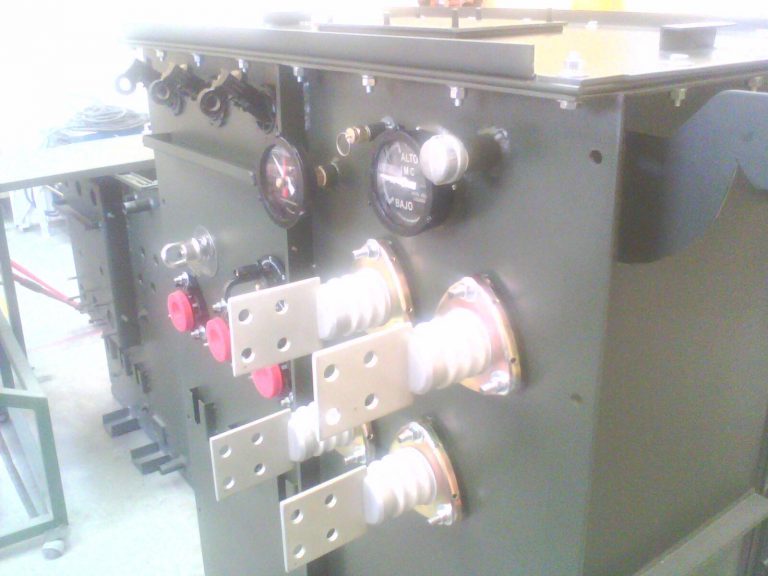

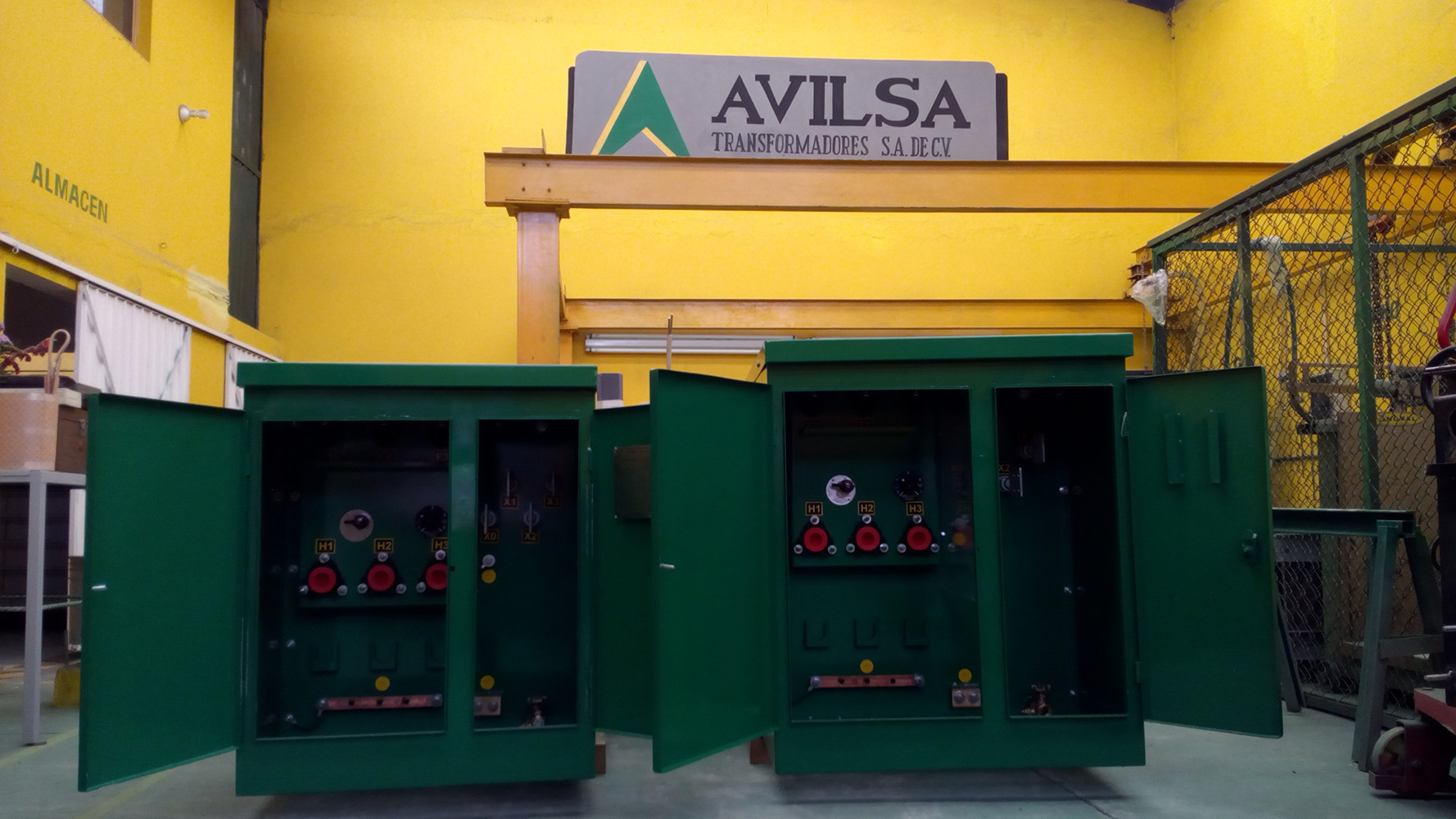

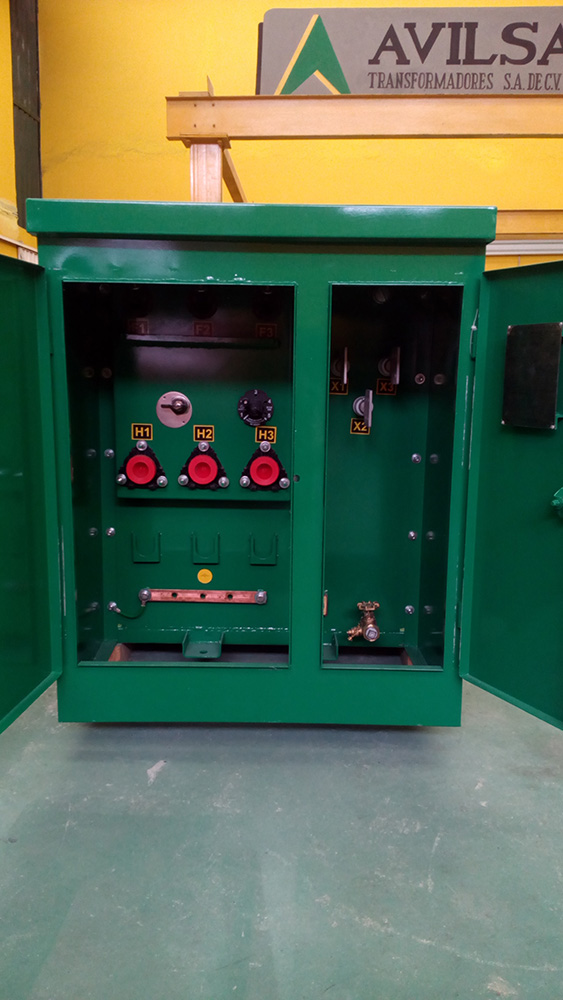

  • Cuenta con frente muerto para mayor seguridad al usuario.
  • Cuenta con fusibles limitadores de corriente tipo bay-on-net, en el lado de Alta tensión para seguridad del personal.
  • Capaz de alojar una acometida subterránea, por el frente.

ESPECIFICACIONES Y CARACTERÍSTICAS DEL TRANSFORMADOR DE DISTRIBUCIÓN ESTANDAR TIPO PEDESTAL OPERACIÓN RADIAL

  1. Transformador tipo pedestal operación radial en tanque Nema 3R.
  2. Fabricados bajo Norma de Calidad NMX-J-285.
  3. Conexiones disponibles Delta – Estrella y/o Estrella – Estrella.
  4. Primario: Tensión de 13200, 23000 Volts
    Secundario: 440, 480 volts ó 220 volts hasta 500 KVA
    440, 480 volts hasta 500 KVA
  5. Altitud de Operación: 2300 M.S.N.M
  6. Cambiador de derivaciones operación fuera del tanque sin carga e indicadores de posiciones y seccionador dos posiciones abierto – cerrado:
    +/- 2 * 2.5 % en clase 15 KW
    +/- 1 – 4 de 1000 volts cada uno en clase 25 KV
  7. Líquido refrigerante: Aceite Mineral de acuerdo a NOM, libre de PCB´s.
  8. Corte de Núcleo tipo columna de acero al silicio grano orientado calidad M4 ó M3.
  9. Indicador magnético de nivel del aceite sin contactos de alarma aplicable para 225 KVA ó más.
  10. Indicadores de temperatura del aceite sin contactos de alama aplicable para 225 KVA ó más.
  11. Válvula para drenaje y muestreo.
  12. Válvula de alivio de sobrepresión.
  13. Tapón para llenado y conexión superior del filtro prensa.
  14. Aditamentos para levantamiento.
  15. Base deslizable en ambos sentidos.
  16. Conexión del tanque a tierra tipo “B”.
  17. Tapa atornillada.
  18. Registro de mano en la tapa del tanque.
  19. Placa de datos.
  20. Radiadores soldados a la pared del tanque tipo oblea aplicables para equipos de 225KVA ó más.
  21. Pruebas:  Las pruebas incluidas en la fabricación del transformador son las consideradas como pruebas de rutina.

Todos los transformadores indicados anteriormente son operación radial.

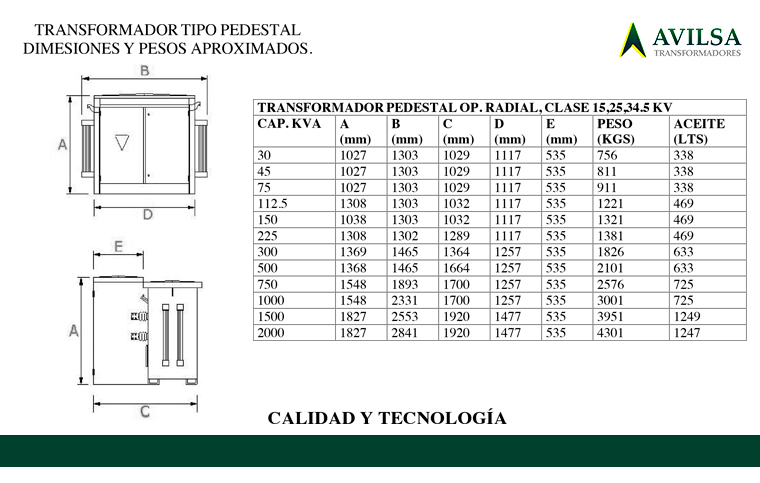

Transformadores operación anillo se darán dimensiones y pesos de acuerdo a diseño.
Transformadores monofásicos se darán dimensiones y pesos de acuerdo a diseño.
