TRANSFORMADOR TRIFÁSICO TIPO SECO (AA) EN GABINETE NEMA 1 SERVICIO INTERIOR

Transformador trifásico tipo seco, para propósitos generales enfriados por aire natural (AA), en gabinete metálico. Servicio interior (nema 1) y servicio intemperie en gabinete (nema 3R), con 5 Derivaciones operación manual, diseñados para operar a una sobre elevación de temperatura de 150°C u 80°C.

CARACTERISTICAS

  • Gabinete unido y asegurado mediante tornillería autorroscantes de fácil desmontaje en tapas laterales y superior.
  • Gabinete forjado con lamina negra cal. 12 rolada en frio, con acabado en pintura epoxica color gris claro.

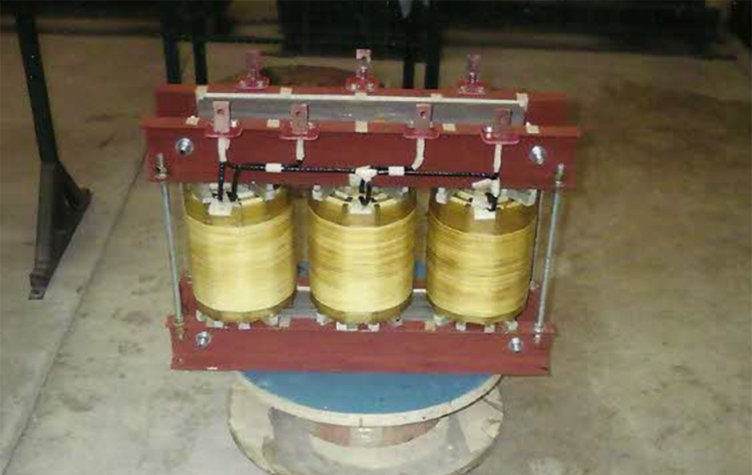

  • Núcleo forjado de lámina de acero al silicio de grano orientado M3 o M4, de alta permeabilidad magnética, formado por tres piernas.

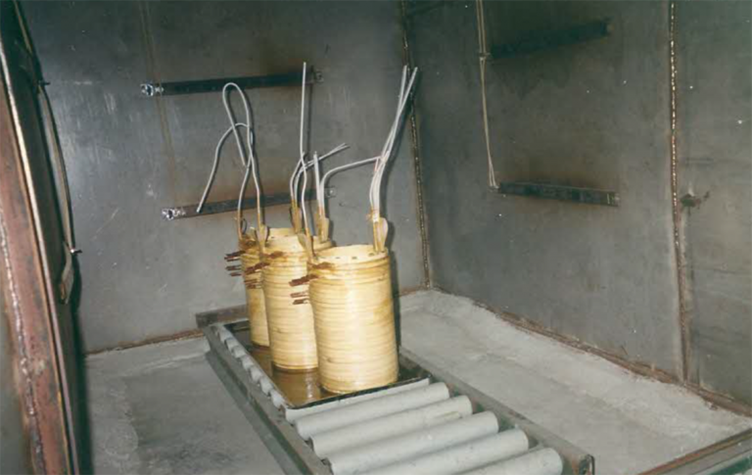

  • Las bobinas están construidas mediante solera de Cobre y/o Aluminio, recubiertas con resina de polivinilo (curado al horno a 155°C), para la protección contra humedad y polvo ambiental.
  • Los aislamientos del transformador tipo seco (AA) son de Papel nomex, fibra de vidrio de alta calidad y resistencia mecánica, para asegurar las propiedades dieléctricas y en consecuencia alargar la vida útil del transformador.
  • Aplicaciones: El transformador marca Avilsa tiene aplicación en servicios como iluminación, aire acondicionado, ventiladores, calefactores, control eléctrico industrial, UPS (Sistemas Interrumpible de Energía), hornos eléctricos y procesos de relevado de esfuerzos.
  • Transformadores tipo secos supresores de distorsión armónica con factor K13 ó K20
  • Normas de fabricación: NMX-J-351.

ESPECIFICACIONES Y CARACTERÍSTICAS DEL TRANSFORMADOR TIPO SECO ESTANDAR

  1. Transformador tipo seco en gabinete Nema 1.
  2. Fabricados bajo Norma de Calidad NMX-J-351.
  3. Conexiones disponibles Delta – Estrella y/o Estrella – Estrella.
    Primario: Tensión de 480,460, 440, 400 y 380 Volts
    Secundario: 220/127, 380/220 volts hasta 500 KVA
  4. Altitud de Operación: 2300 M.S.N.M
  5. Cambiador de derivaciones operación en bobinas sin carga.
    +/- 2 * 2.5 % en clase 1.2 KV
  6. Enfriamiento por convección natural al aire tipo (AA)
  7. Corte de Núcleo tipo columna de acero al silicio grano orientado calidad M4 ó M3.
  8. Gabinete forjado con lamina de acero al carbón rolada en frio cal. 12
  9. Conexiones AT y BT accesibles dentro de gabinete
  10. Conexión a tierra accesible en gabinete tipo “A”.
  11. Base deslizable en ambos sentidos.
  12. Tornillería galvanizada tipo hexagonal.
  13. Barrenos disponibles en costados ambos para acceso a cableado en laterales del gabinete .
  14. Placa de datos.
  15. Pruebas:
    Las pruebas incluidas en la fabricación del transformador son las consideradas como pruebas de rutina.

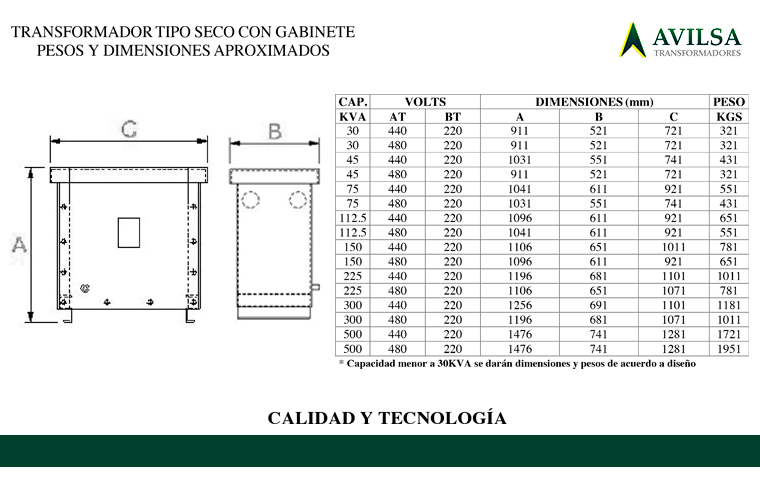

Capacidad menor a 30 KVA se darán dimensiones y pesos de acuerdo a diseño.
Transformadores monofásicos se darán dimensiones y pesos de acuerdo a diseño.
Transformadores especiales con factor K13 y/o K20 se darán dimensiones y pesos aproximados de acuerdo a diseño.
